鍛鋼止回閥

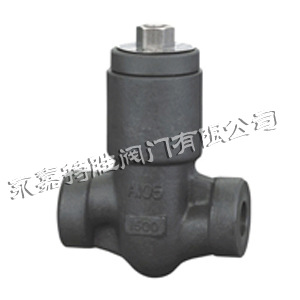

自密封鍛鋼止回閥產品概述
類型(通道位置):二通式 | 標準:美標 | 公稱通徑:15-50(mm) |
種類:NRVG靜音式 | 工作溫度:高溫 | 加工定制:是 |
材質:碳鋼 | 流動方向:單向 | 壓力環境:高壓 |
型號:鍛鋼止回閥 | 連接形式:焊接 | 品牌:持勝 |
適用介質:水 | 驅動方式:手動 |
鍛鋼自密封止回閥是指依靠介質本身流動而自動開、閉閥瓣,用來防止介質倒流的閥門,又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門,其主要作用是防止介質倒流、防止泵及驅動電動機反轉,以及容器介質的泄放。止回閥還可用于給其中的壓力可能升到超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥(依重心旋轉)與升降式止回閥(沿軸線移動)。
這種類型的閥門的作用是只允許介質向一個方向流動,而且阻止方向流動。通常這種閥門是自動工作的,在一個方向流動的流體壓力作用下,閥瓣打開;流體反方向流動時,由流體壓力和閥瓣的自重合閥瓣作用于閥座,從而切斷流動。 其中內螺紋止回閥,蝶式止回閥就屬于這種類型的閥門,它包括旋啟式止回閥和升降式止回閥。
旋啟式止回閥有一介鉸鏈機構,還有一個像門一樣的閥瓣自由地靠在傾斜的閥座表面上。為了確保閥瓣每次都能到達閥座面的合適位置,閥瓣設計在鉸鏈機構,以便閥瓣具有足夠有旋啟空間,并使閥瓣真正的、全面的與閥座接觸。閥瓣可以全部用金屬制成,也可以在金屬上鑲嵌皮革、橡膠、或者采用合成覆蓋面,這取決于使用性能的要求。旋啟式止回閥在完全打開的狀況下,流體壓力幾乎不受阻礙,因此通過閥門的壓力降相對較小。
升降式止回閥的閥瓣座落位于閥體上閥座密封面上。此閥門除了閥瓣可以自由地升降之外,其余部分如同截止閥一樣,流體壓力使閥瓣從閥座密封面上抬起,介質回流導致閥瓣回落到閥座上,并切斷流動。根據使用條件,閥瓣可以是全金屬結構,也可以是在閥瓣架上鑲嵌橡膠墊或橡膠環的形式。像截止閥一樣,流體通過升降式止回閥的通道也是狹窄的,因此通過升降式止回閥的壓力降比旋啟式止回閥大些,而且旋啟式止回閥的流量受到的限制很少。
本閥門用于工業管道上作阻止介質逆流的裝置。鍛鋼止回閥有三種閥蓋設計,第1種是螺栓型閥蓋,通過凹凸面連接,采用不銹鋼帶與柔性石墨纏繞墊片,按需求也可采用環連接,第2種是焊接型閥蓋,通過螺紋密封后焊接,按需求也可直接采用剛性焊接,第3種是自密封閥蓋,通過螺紋與自密封閥蓋連接。鍛鋼止回閥還有三種不同的結構設計,分別是:立升式鍛鋼止回閥、球形鍛鋼止回閥和旋啟式鍛鋼止回閥。連接方式有法蘭、對焊等。
自密封鍛鋼止回閥主要尺寸及重量
規 格 | S | L | T | H | 重量 ㎏ ≈ | |||||||||
英 制 | 公 制 | A N S I | J I S | A N S I | ISO、BS | JIS | ||||||||
NPI牙型60 | RC、PT牙型55 | |||||||||||||
縮徑 | 全徑 | 縮徑 | 全徑 | 縮徑 | 全徑 | 縮徑 | 全徑 | 縮徑 | 全徑 | 縮徑 | 全徑 | |||
1/2 | 15 | 21.8 | 22.2 | 79 | 1/2 | 1/2 | 61 | 3.4 | ||||||
3/4 | 1/2 | 20 | 15 | 27.1 | 21.8 | 27.7 | 22.2 | 92 | 3/4 | 1/2 | 3/4 | 1/2 | 61 | 3.3 |
1 | 3/4 | 25 | 20 | 33.8 | 27.1 | 34.5 | 27.7 | 111 | 1 | 3/4 | 1 | 3/4 | 78 | 5.5 |
1 1/4 | 1 | 32 | 25 | 42.6 | 33.8 | 43.2 | 34.5 | 120 | 1 1/4 | 1 | 1 1/4 | 1 | 84 | 6.0 |
1 1/2 | 1 1/4 | 40 | 32 | 48.7 | 42.6 | 49.1 | 43.2 | 152 | 1 1/2 | 1 1/4 | 1 1/2 | 1 1/4 | 103 | 9.2 |
2 | 1 1/2 | 50 | 40 | 61.1 | 48.7 | 61.1 | 49.1 | 172 | 2 | 1 1/2 | 2 | 1 1/2 | 118 | 12.9 |
2 | 50 | 61.1 | 61.1 | 200 | 2 | 2 | 132 | 14.3 |
自密封鍛鋼止回閥標準材質明細表
序 號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | |||
Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||||
1 | 閥 體 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | ||
2 | 升降式閥 瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | ||
3 | 墊 片 | 304夾柔性石墨 | 316夾PTFE | ||||
4 | 閥 蓋 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | ||
5 | 銘 牌 | SS | |||||
6 | 螺 栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | ||
7 | 球 | A182 F420/STL | A182 F304 | A182 F304 | A182 F304 | ||
適 用 介 質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||||
適 用 溫 度 | -29℃-425℃ | -29℃-550℃ | -29℃-200℃ |
