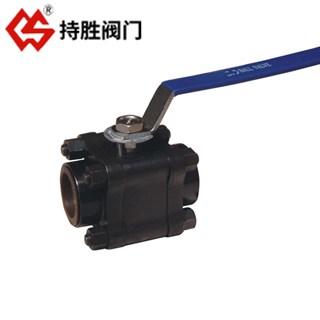

鍛鋼球閥
三片式鍛鋼球閥開關輕便,體積小,可以做成很大口徑,密封可靠,結構 簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,在各行業得到廣泛的應用。三片式鍛鋼球閥采用板簧預載的可動金屬閥座結構,密封力設計合理,啟閉靈活,密封可靠。鍛鋼球閥根據用戶的需要,可設計成適用于含固體顆粒、料漿等介質的結構或耐較高溫度的結構。采用下裝式閥焊,設置倒密封結構,能確保填料處可靠密封。
三片式鍛鋼球閥執行標準:
1、設計與制造標準: BS5351, MSS SP-118
2、連接端尺寸: ANSI B16.10, JB/T1715
承插口尺寸按: ANSI B16.11, JB/T1715
螺紋端尺寸按: ANSI B1.12.1, JB/T7306
對焊端尺寸按: ANSI B16.25, JB/T12224
3、試驗及檢驗: API 598
4、材料標準根據: ANSI/ASTM
閥體溫度等級: Class2500, Max 6000 paig@100 F
三片式鍛鋼球閥主要零件材質表
序號 | 零件名稱 | 材質 | |
1 | 閥體 | A105 | A304 |
2 | 密封圈 | APTFE & PEEK | |
3 | 球體 | F6 | F304 |
4 | 閥桿 | 410 | 304 |
5 | O型圈 | VITON | |
6 | 墊片 | PTFE | |
7 | 螺栓 | B7 | B8 |
8 | 螺母 | 2H | 8 |
9 | 薄型螺母 | 8 |
